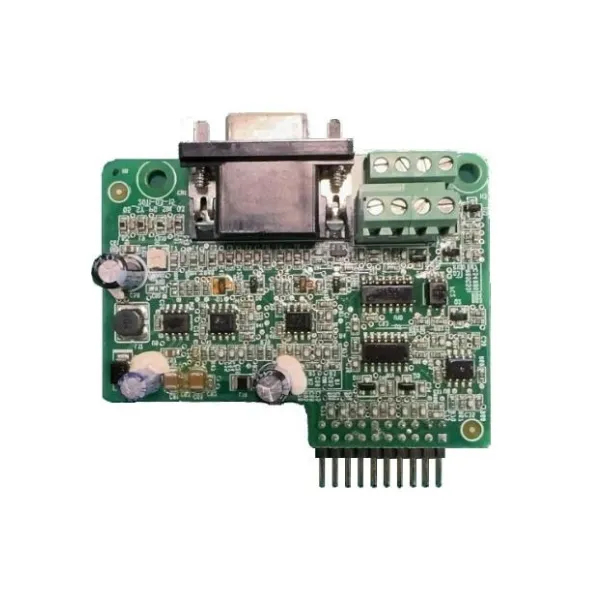

PG-плата EC-PG102-05-T (Применимо для серий: CHV180, CHV190, GD380)
Плата обратной связи INVT EC-PG102-05-T предназначена для подключения синусно-косинусных (Sin/Cos) энкодеров к преобразователям частоты INVT. Устройство преобразует высокочастотные аналоговые сигналы энкодера в цифровые сигналы обратной связи по скорости и положению, обеспечивая высокоточное векторное управление электроприводом в замкнутом контуре.
Совместимость
Плата совместима со следующими сериями преобразователей частоты INVT:
- CHV180 — векторные ПЧ для тяжёлых режимов
- CHV190 — специализированные ПЧ для крановых и подъёмных механизмов
- GD380 — лифтовая серия (в качестве опциональной платы расширения)
Режимы управления
Установка платы EC-PG102-05-T расширяет функционал привода, делая доступными следующие режимы с обратной связью по энкодеру:
- V/F+PG — вольт-частотное управление с энкодером
- SVC+PG — векторное бездатчиковое управление с энкодером
- TQC+PG — управление с постоянным моментом и энкодером
Особенности и преимущества
- Высокая точность — использование аналоговых Sin/Cos сигналов обеспечивает минимальную погрешность позиционирования по сравнению с импульсными энкодерами
- Стабильность на низких оборотах — качественная обратная связь даже при работе двигателя на сверхнизких скоростях
- Регулируемое питание энкодера — диапазон 4,75–7 В позволяет адаптировать плату под конкретный тип датчика
- Промышленное исполнение — позолоченные контакты разъёмов, качественная элементная база, компактный форм-фактор для установки внутрь корпуса ПЧ
- Простая установка — плата устанавливается в соответствующий слот расширения преобразователя без дополнительного инструмента
Применение
- Крановое и подъёмно-транспортное оборудование
- Лифтовые приводы
- Станки и обрабатывающие центры с высокими требованиями к точности позиционирования
- Конвейерные линии с синхронизацией скорости
- Любые применения, где необходима точная обратная связь по скорости и положению ротора
|
Тип подключаемого энкодера
|
Sin/Cos (аналоговый синусно-косинусный), тип ERN1387 или аналог
|
|
Напряжение питания энкодера
|
4,75–7 В (по умолчанию 5 В ±5%)
|
|
Максимальный выходной ток
|
до 300 мА
|
|
Выходные сигналы
|
Два квадратурных дифференциальных выхода (с делением частоты), один выход с открытым коллектором
|
|
Сопротивление выхода с открытым коллектором
|
70 Ом
|
|
Коэффициент деления частоты
|
1 (фиксированный, без переключателя)
|
|
Степень защиты
|
IP20
|
