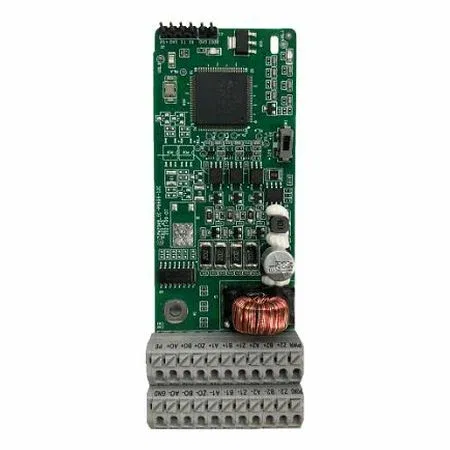

PG-плата EC-PG505-12 (Применимо для серий: GD350/GD350A/GD350-19/IPE300/); Инкрементная карта PG (5В/12В)
Назначение
Это плата расширения (модуль датчика обратной связи). Её устанавливают в некоторые преобразователи частоты INVT, чтобы организовать замкнутый контур управления с инкрементальным энкодером. Проще говоря: с этой платой ПЧ «понимает» положение вала двигателя, что повышает точность управления.
Плата заменяет устаревшую модель EC-PG503-05.
С какими устройствами совместима
Плата работает с сериями преобразователей частоты:
- GD350, GD350A, GD350-19, IPE300
Что она поддерживает
- Типы энкодеров:
- датчики OC (открытый коллектор) с напряжением 5 В или 12 В;
- двухтактные энкодеры с напряжением 5 В или 12 В;
- дифференциальные энкодеры (только на 5 В).
- Сигналы: поддерживает ортогональный ввод (A, B, Z) и частотно-разделенный выход (A, B, Z).
- Режимы управления в связке с энкодером: V/F+PG (вольт-частотное управление + энкодер), SVC+PG (векторное управление + энкодер), TQC+PG (постоянный момент + энкодер).
- Важное ограничение: не поддерживает интерфейс UVW.
- Питание: напряжение 5 В или 12 В (выбор уровня осуществляется через DIP-переключатель SW1 в зависимости от энкодера), максимальный выходной ток — 150 мА.
- Частота отклика: 200 кГц.
- Степень защиты: IP20.
- Рабочая температура: от –10 до +50 °C.
- Габариты (Ш×В×Г): 39×17×108 мм.
- Есть светодиодная индикация.
